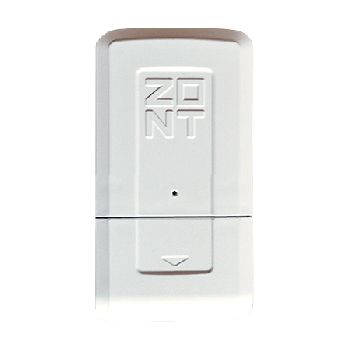

Адаптер E-BUS ECO (764)

Адаптер E-BUS ECO (764)
Тип продукции:
Автоматика систем отопления
Артикул:
ML00004945
Производитель:
ZONT
Быстрая доставка
Помощь при выборе
ОПИСАНИЕ

Адаптер E-BUS ECO (764)

Применяется для подключения термостатов и контроллеров ZONT к котлам, работающим по цифровым протоколам E-BUS (котлы Vaillant и Protherm) и BridgeNet* (котлы Ariston) – см. список совместимости котлов с ZONT.

* Внимание! Протокол BridgeNet поддерживают адаптеры из новых партий, на упаковке которых есть наклейка с надписью «Работает и с Ariston».

Если Вам нужен адаптер для подключения к котлу Ariston, обязательно при заказе напишите об этом в комментарии.

Крепление устройства осуществляется на стену или din-рейку.


Управление по цифровой шине обеспечивает:

  • штатную работу функции модуляции мощности котла,
  • установку температуры отопления и ГВС,
  • контроль рабочих параметров котла,
  • индикацию аварий и ошибок.

При управлении по цифровой шине термостат или контроллер ZONT постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.


Подключение к внутреннему цифровому протоколу обеспечивает контроль технического состояния котла, при возникновении неисправности или аварии термостат передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).


Особенности адаптера E-BUS ECO (764):

  • допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+) для управления несколькими котлами;
  • считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервиса zont-online.ru
  • передача данных по каналам связи K-Line и RS-485;
  • крепление на стену и din-рейку.


Принцип работы релейного и цифрового режимов управления котлом:

Релейный режим. В релейном режиме управления котлом термостат или контроллер ZONT измеряет текущую температуру. При ее отклонении от заданного пользователем значения прибор замыкает или размыкает контакты выходного реле, включая или выключая горелку.

При включении котел сразу работает на полной мощности. Таким образом в систему отопления поступает порция тепла больше, чем требуется для достижения заданного температурного значения.


Как только заданная температура достигнута термостат выключает котел. Однако из-за инерции системы отопления «избыточное тепло» некоторое время отдается от труб и радиаторов системы отопления. Таким образом температура увеличивается больше необходимой и происходит перегрев помещения. Также из-за инерции водяной системы отопления энергия котла расходуется неэкономно – когда термостат включает котел, то горелка включается сразу, но тепло до элементов системы отопления будет идти некоторое время и фактическая температура воздуха в помещении будет ниже относительного заданного значения на этот промежуток времени.


Цифровой режим. Прибор ZONT, при управлении котлом по цифровой шине, контролирует фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении.


ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу. Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла. При использовании адаптера цифровой шины оптимально расходуется энергоноситель, ресурс отопительного котла и в помещении точно поддерживается заданная температура.



При использовании адаптера E-BUS с автоматикой ZONT:
  • вы уверены в работоспособности своего котла;
  • создаете комфортный микроклимат в помещении без перегревов;
  • экономите на энергоносителях от 30%!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания

10-28В

Максимальный потребляемый ток

30 мА

Интерфейс подключения к котлу

E-BUS, BridgeNet (Ariston)

Интерфейс подключения к термостату или контроллеру

K-Line, RS-485

Температурный диапазон работы

от -30 до +55 °С

Время выхода на рабочий режим

не более 5 сек

Средний срок службы

5 лет

Габаритные размеры

90 х 55 х 23

Масса, не более

0,100 кг

Корпус

Пластиковый, на стену, din-рейку
