Устройство Датчик температуры уличный цифровой МЛ-771 (DS) | Тип продукции: Автоматика систем отопления | Производитель: ZONT | Артикул: ML00004837

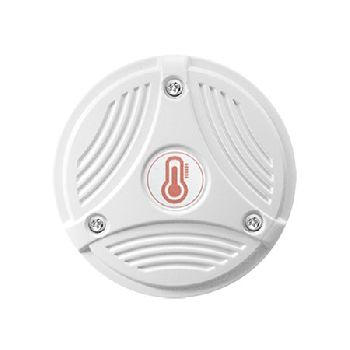

Цифровой уличный датчик температуры МЛ-771 (тип DS18B20) в оригинальном пластиковом корпусе ZONT

Предназначен для измерения и передачи данных об уличной температуре прибору ZONT, используется в составе систем дистанционного управления отопительным котлом.

Корпус датчика защищен от влаги, имеет компактный размер и приятный внешний вид. Датчик температуры МЛ-771 (DS) не требует калибровки.

Диапазон измеряемых температур от минус 55 до плюс 125 °C.

Особенности подключения и использования датчика температуры МЛ-771 (тип DS18B20) :

• датчик поставляется без провода, с клеммной колодкой в комплекте;
• датчики подключаются в шлейф параллельно; всего можно подключить до 10-ти шт.;
• удаленность последнего датчика в шлейфе не может превышать 100 м;
• максимально допустимое расстояние датчика от шлейфа — 0,7 м;
• минимально допустимое расстояние между точками подключения датчиков в шлейфе — 0,2 м.

Внимание!
• подключать датчики в одну точку не допускается;
• прокладывать шлейф с датчиками в одном кабельном канале (или в непосредственной близости) с электропроводкой помещения запрещается;
• датчики подвержены помехам, вызываемым неисправность люминесцентных и светодиодных светильников.

Датчик трехпроводной, но подключается по двухпроводной схеме:

— Необходимо соединить вместе черный и красный провода, подключить их к минусовому проводу шлейфа.
— Желтый провод подключается к сигнальному (плюсовому) проводу шлейфа.

Диапазон измеряемых температур	от -55 до +125 °C
Погрешность измерений	не более 0,5 °C
Точность измерений	0,1 °C
Крепление	Корпус имеет отверстие для крепления винтом
