Устройство Термодатчик теплоносителя/уличный DS18В20 | Тип продукции: Автоматика систем отопления | Производитель: ZONT | Артикул: ML00003614

Проводной цифровой датчик температуры ZONT DS18В20 в металлической гильзе

Предназначен для измерения температуры теплоносителя системы отопления. Защищен от влаги. Не требует калибровки. Длина провода 1 м. Диапазон измеряемых температур: от -55 до +125 °C.

Особенности подключения и использования датчика температуры ZONT DS18В20:

• Подключаются в шлейф параллельно. Всего можно подключить до 10-ти шт;
• Удаленность последнего датчика в шлейфе не может превышать 100 м;
• Максимально допустимое расстояние датчика от шлейфа — 0,7 м;
• Минимально допустимое расстояние между точками подключения датчиков в шлейфе — 0,2 м;
• Нельзя подключать датчики в одну точку; Нельзя прокладывать шлейф с датчиками в одном кабельном канале (или в непосредственной близости) с электропроводкой помещения;
• Датчики подвержены помехам, вызываемым неисправность люминесцентных и светодиодных светильников.

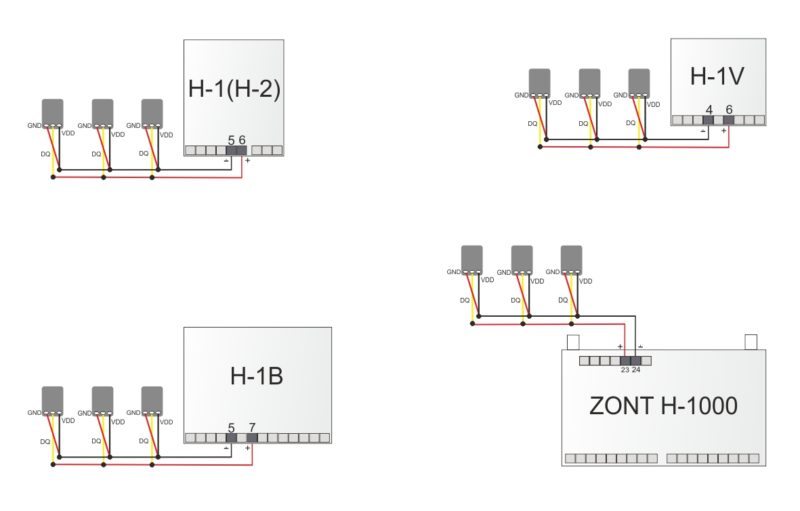

Датчик трехпроводной, но подключается по двухпроводной схеме:

Необходимо соединить вместе черный и красный провод и подключить их к минусовому проводу шлейфа, а желтый провод подключается к сигнальному (плюсовому) проводу шлейфа (см. рекомендуемые подключения на приведенных ниже схемах).
